FZW32-12

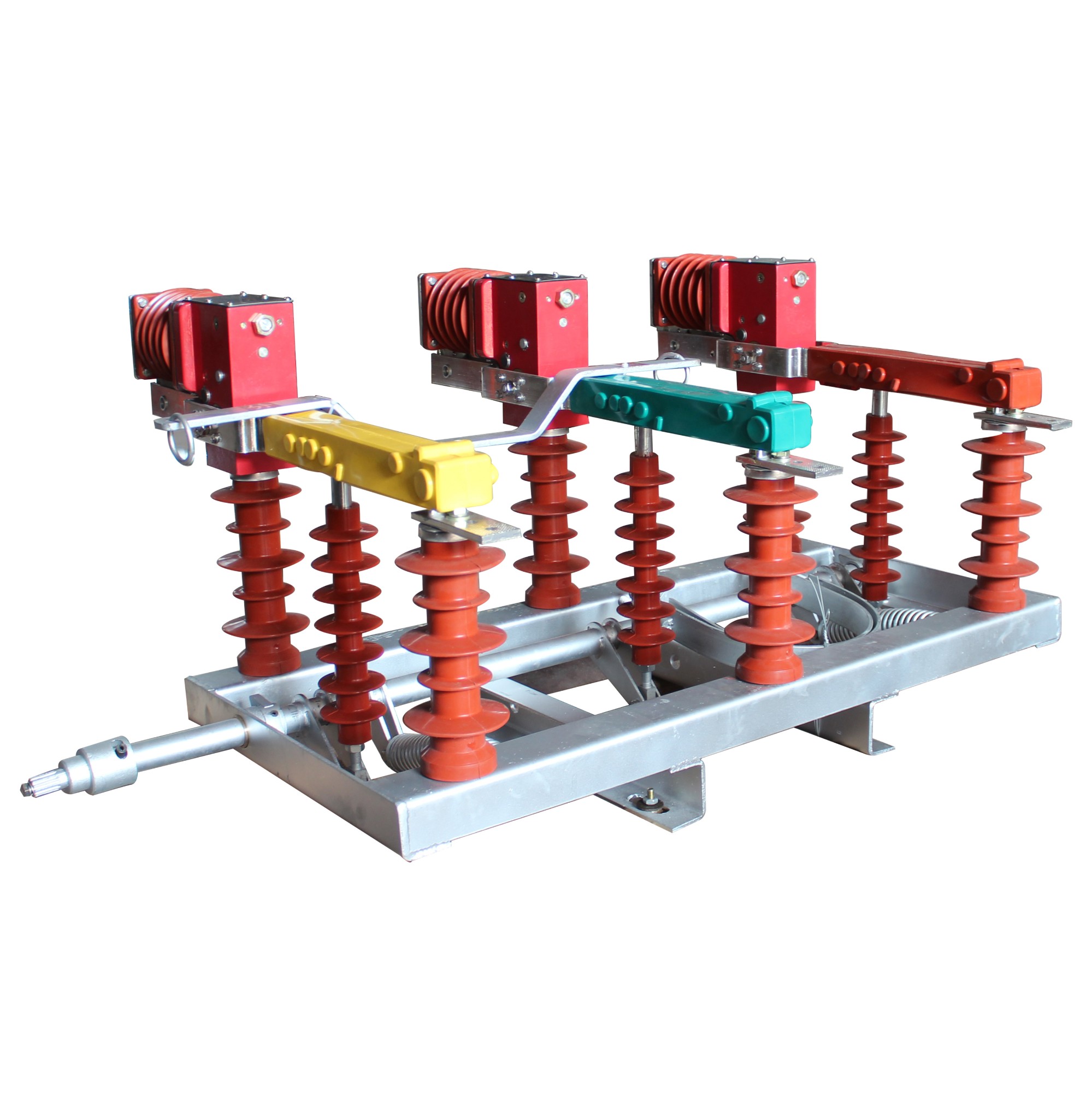

FZW32-12型高壓真空負荷開關主要為城市電網和農村電網開發、制造的，適用于50Hz，額定電壓12kV.35KV的三相電力系統中，作為分?jǐn)唷㈥P(guān)合負荷電流之用，還具有分?jǐn)嗫蛰d變壓器和電容器組的能力。產品具有體積小、重量輕、操作簡便有手動機構也有電動機構、高參數、開斷能力大安全可靠，電壽命長、可頻繁操作、少維護、斷口非常明顯等特點。
序號 | 名稱 | 單位 | 參數值 | |
1 | 額定電壓 | kV | 12 | |
2 | 額定頻率 | Hz | 50 | |
3 | 額定電流 | A | 630 | |
4 | 額定有功負載開斷電流 | A | 630 | |
5 | 額定閉環開斷電流 | A | 630 | |
6 | 5%額定有功負載開斷電流 | A | 31.5 | |
7 | 額定電纜充電開斷電流 | A | 10 | |
8 | 額定空載變壓器開斷容量 | kVA | 1600 | |
9 | 額定開斷電容器組電流 | A | 100 | |
10 | 1min工頻耐受電壓：真空斷口、相間、相對地/隔離斷口 | kV | 42/48 | |
11 | 雷電沖擊耐受電壓：相間、相對地/隔離斷口 | kV | 75/85 | |
12 | 額定短時耐受電流（熱穩定） | kA | 20 | |
13 | 額定短路持續時間 | S | 4 | |
14 | 額定峰值耐受電流（動穩定） | kA | 50 | |
15 | 額定短路關合電流 | kA | 50 | |
16 | 機械壽命 | 次 | 10000 | |
17 | 真空滅弧室觸頭允許磨損厚度 | mm | 0.5 | |
18 | 手動操作力距 | Nm | ≤200 | |
19 | 負荷開關真空滅弧室裝配調整 | 觸頭開距 | mm | 5±1 |
平均分閘速度 | m/s | 1.1±0.2 | ||
三相分閘不同期 | ms | ≤5 | ||
三相合閘不同期 | ms | ≤2 | ||
帶電體之間及相對地距離 | mm | ≥200 | ||
輔助回路電阻 | μΩ | ≥400 | ||
1.真空滅弧室 | 2.分閘彈簧 |
3.隔離刀組件 | 4.絕緣拉桿 |
5.框架 | 6.過中彈簧機構 |
