● 概述

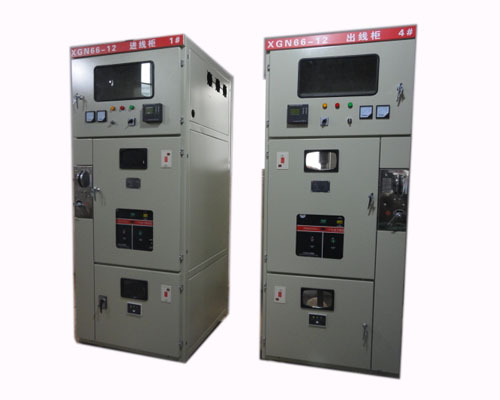

XGN66-12型固定式封閉開關設備（以下簡稱開關柜）吸收了國外的先進技術，它體積小，僅是普通開關柜體積的50%；斷路器具有可靠性高，性能好；“五防”聯鎖機構可靠、簡單等優點。開關柜是3.6、7.2、12KV三相交流電50Hz單母線分段的戶內成套裝置，作為接受和分配電能之用。并具有對電路進行控制、保護和監測等功能，可使用在各類型發電廠、變電站及工礦企業，高層建筑等場所，也可與環網柜組合應用于開閉所中。

● 型號含義


● 符合標準
GB3906-2006《3~35kV交流金屬封閉開關設備》
GB11022-99 《高壓開關設備通用技術條件》
IEC60298 《額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設備》
DL404-97《戶內交流高壓開關柜訂貨技術條件》

● 正常使用條件
1．周圍空氣溫度上限：+40℃、下限：-10℃。
2．海拔：不超過1000m。
3．相對環境溫度：日平均不大于95％，月平均不大于90％。
4．地震：烈度不超過8度。
5．周圍空氣不受腐蝕性或可燃氣體，水蒸氣等明顯污染。
6．無嚴重污穢及經常性的劇烈振動。

● 結構介紹
本開關柜柜體采用優質角鋼焊接而成；.斷路器室位于柜體中（下）部，安裝、調試、維護方便。標準配裝ZN63A(VS1-12)斷路器，并設有壓力釋放通道，確保人身安全；采用先進可靠的旋轉式隔離開關，可在主母線帶電下安全進入斷路器室檢修；整柜防護等級IP2X；設備設有可靠功能齊全的強制性機械閉鎖裝置，簡便有效達到“五防”要求；具有可靠的接地系統；門上裝有觀察窗，可清楚觀察到柜內元件地工作狀態；操作機構閉鎖采用同XGN2-12柜用的JSXGN閉鎖機構，簡單可靠方便實用；進出線電纜低于柜底前部，方便用戶連接。

● 主要技術參數


● 產品結構特點


● 一次方案圖
