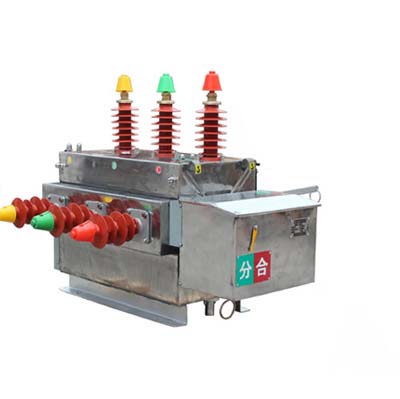

ZW27-12戶外高壓真空斷路器是三相交流戶外高壓開關設備，只要用于12KV等級，額定電流630A，額定頻率50HZ的農網、域網、礦山、鐵道、港口配電系統，特別適用于戶外架空線路，分合負荷電流，過載保護，短路電流，對電網進行切換和保護。本斷路器可配隔離開關（形成明顯斷口），繼承組合開關，隔離開關裝設在斷路器本體側面，通過角鋼底架與斷路器連成一體，其傳動軸上裝設有與斷路器機構之間配合的聯鎖裝置，可防止誤操作。
該斷路器配重合控制器或分?jǐn)嗫刂破骷礃?gòu)成重合器（或分?jǐn)嗥鳎┬椭悄苋蹟嗥鳌ＥcPT、重合控制器（分段器）配合，具有合閘涌流控制，過流保護和短路速斷三段復合保護和1~3次重合閘，小電流接地保護，有線遠方控制，也可在桿下無線遙控等多種功能，且控制器參數可以連續整定，是農網變電所、站外散點開關和簡單計量開關的理想選擇。
序號 | 名稱 | 單位 | 參數 | |
1 | 額定電壓 | kV | 12 | |
2 | 最高工作電壓 | kV | 12 | |
3 | 額定電流 | A | 630 | |
4 | 額定短路負載開斷電流 | kA | 20 | |
5 | 額定短路關合電流(峰值) | kA | 50 | |
6 | 額定峰值耐受電流 | kA | 50 | |
7 | 額定短時1min耐受電流 | kA | 20 | |
8 | 額定絕緣水平 | 工頻耐壓(干式) | kV | 42 |
雷電沖擊耐壓(峰值) | 75 | |||
9 | 額定操作順序 | 分-0.3S-合分-180S-合分 | ||
10 | 機械壽命 | 次 | 10000 | |
11 | 額定短路開斷電流開關次數 | 次 | 30 | |
12 | 操作機構額定合閘電壓 | V | 220 | |
13 | 操作機構額定分閘電壓 | V | 220 | |
14 | 觸頭開距 | mm | 9±1 | |
15 | 超行程 | mm | 3 | |
16 | 三相分、合閘不同期性 | ms | ≤2 | |
17 | 觸頭合閘彈跳時間 | ms | ≤2 | |
18 | 平均分閘速度 | m/s | 1.0±0.2 | |
19 | 平均合閘速度 | m/s | 0.7±0.15 | |
20 | 分閘時間 | 最高操作電壓下 | s | 0.015-0.05 |
最低操作電壓下 | 0.03-0.06 | |||
21 | 合閘時間 | s | 0.025-0.05 | |
22 | 各相主回路電阻 | μΩ | ≤180 | |
23 | 動靜觸頭允許磨損累計厚度 | mm | 3 | |
ZW27-12/T630-20外形及安裝尺寸
ZW27-12/T630-20外形及安裝尺寸（帶隔離）
