產品概述

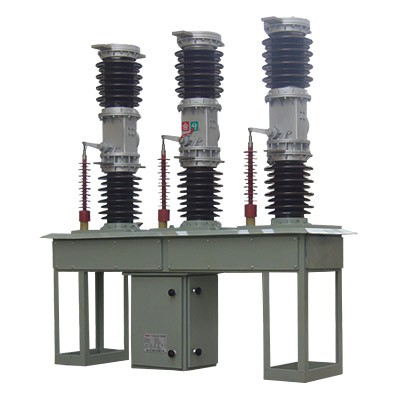

ZW30-40.5/2000-31.5型戶外高壓真空斷路器（以下簡稱ZW30-40.5）適用于額定電壓為40.5kV，額定電流2000A的三項交流50Hz電力系統中，它可供工礦企業、發電廠及變電站做保護和控制之用，也可做聯絡斷路器使用，并適用各種頻繁操作場所。

       本斷路器符合GB1984-89《交流高壓斷路器》及IEC56《高壓交流斷路器》和JB3385-1996《3.6-40.5kV戶內交流高壓真空斷路器》的要求。

本產品總體結構為瓷柱式，真空滅弧室在上瓷套中，斷路器下出線端采用滑塊式觸頭，使產品具有較小的回路電阻和良好的導向性，下瓷套為支柱，保證帶電部分對地絕緣，瓷套內有絕拉桿，三相裝在一個共同的底箱上，上、下瓷套內充0.02Mpa（20℃） 的六氟化硫氣體。

本產品可帶1～6 只獨立的電流互感器，互感器可安裝斷路器的出線端或進線端，或兩端都裝。獨立的電流互感器在任何等級下其精度均可滿足用戶要求，而且可以做到一次、二次互不干擾。

技術參數

外形及安裝尺寸
